صمامات الفراشة

أجزاء صمام الفراشة

فيما يلي المكونات الرئيسية لصمام الفراشة:

 جسم الصمام

يتم تركيب جسم الصمام بين حواف الأنابيب - وأكثر أنواع الوصلات الطرفية شيوعًا هي الحواف والعروة المزدوجة والرقاقة.

 القرص

يتصل قرص الصمام بجسم الصمام، والذي يعمل كبوابة لمنع تدفق السوائل أو خنقه؛ يمكن اعتبارها مكافئة للوحة البوابة في صمام البوابة، أو الكرة في صمام الكرة. عادة ما يتم حفر القرص لاستيعاب ساق الصمام أو العمود. هناك العديد من الاختلافات في تصميم القرص واتجاهه والمواد لتحسين التدفق و/أو الختم و/أو عزم دوران التشغيل.

 مقعد

جسم الصمام الداخلي مبطن بمادة مطاطية قوية أو سدادة معدنية مقاومة للتسرب- تعمل على تثبيت القرص في وضع الإغلاق من أجل الإغلاق الكامل. تضمن الحشوة الملحومة من الفولاذ المقاوم للصدأ والمقاعد -المصنوعة من قطعة واحدة- الدقيقة أن يكون سطح المقعد مقاومًا للتآكل- والتآكل-.

 ينبع

عمود الصمام، والذي يشار إليه أيضًا باسم ساق الصمام، هو المكون الذي يربط قرص الصمام بالمشغل وينقل عزم الدوران من خلال نفسه.

 الأختام

توجد موانع التسرب في واجهات متعددة داخل الصمام لضمان إحكام الغلق أثناء التشغيل أو لعزل وسائط العملية عن المكونات الداخلية للصمام للحصول على تصميم أكثر مرونة وفعالية من حيث التكلفة.

يتم ضمان إغلاق سطح مقعد الصمام بواسطة حلقة إغلاق مرنة متواصلة على شكل حرف T-، والتي يتم تثبيتها على محيط قرص الصمام بواسطة حلقة خلفية- لمنع حلقة الغلق من التدحرج. في الوضع المغلق، يتم الضغط على حلقة الختم على سطح مقعد الصمام، مما يوفر ختمًا محكمًا عند طرفي المنبع والأسفل. في الوضع المفتوح، تكون حلقة الغلق خالية تمامًا من الضغط-بسبب التصميم المزدوج اللامركزي. من خلال التخلص من التفاعل بين وسائط العملية وساق/عمود الصمام، يضمن نظام إغلاق العمود الحلقي المتعدد-O-الصيانة-الختم المجاني طوال عمر الصمام. بالإضافة إلى ذلك، هناك مكونات أصغر وأكثر شيوعًا مثل البطانات والمحامل والمثبتات التي تعد أيضًا جزءًا من بناء معظم الصمامات الأخرى. يتم تناول تفاصيل بعض المكونات الموجودة على جانب محرك الأقراص، مثل المقابض والرافعات وعلب التروس وعجلات اليد، في قسم محرك الأقراص.

مبدأ عمل صمام الفراشة

هيكل صمام الفراشة بسيط نسبيًا، ويتم التحكم في تدفق السائل عن طريق دوران قرص الصمام. في الوضع المغلق، يقوم قرص الصمام بسد فتحة الصمام، بينما في الوضع المفتوح، يكون قرص الصمام عموديًا على اتجاه التدفق للسماح بالتدفق. توفر صمامات الفراشة عادةً إمكانيات التدفق والإغلاق ثنائي الاتجاه. ومع ذلك، فهي ليست ذات تجويف كامل، مما يجعلها غير مناسبة للخنازير أو المسح. مادة الجسم الرئيسية هي الحديد المرن، والأسطح الداخلية والخارجية مطلية بطبقة من مسحوق الإيبوكسي. اعتمادًا على متطلبات ومواصفات التطبيق المحددة، يتم تشغيل الصمامات عادةً بواسطة عجلات يدوية، أو تروس، أو مشغلات، أو مزيج منها. سنناقش طرق التشغيل لاحقًا في هذه المقالة.

تطبيق صمامات الفراشة

يتم استخدامها على نطاق واسع في مختلف وسائل الإعلام والصناعات العملية، وخاصة إمدادات المياه، وجمع وتوزيع، ومحطات الضخ، ولها مجموعة واسعة من حالات الاستخدام، وخاصة في عزل التدفق.

نوع صمام الفراشة

هناك موضوعان رئيسيان عند مناقشة أنواع صمامات الفراشة: جسم الصمام وإزاحة الجذع. يشير جسم الصمام إلى طريقة الاتصال بين جسم الصمام وخط الأنابيب، ويشير إزاحة ساق الصمام إلى ما إذا كان ساق الصمام يمر عبر مركز قرص الصمام أو يتم إزاحته.

أنواع جسم صمام الفراشة هي:

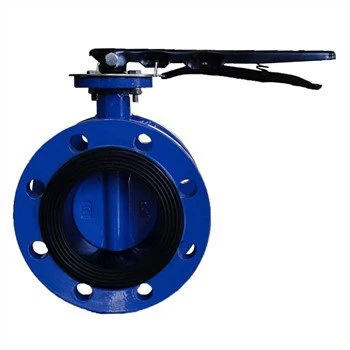

 شفة مزدوجة

يُستخدم هذا التصميم عادةً في صمامات الفراشة الأكبر حجمًا.  الرقاقة: التصميم الأكثر-فعالية من حيث التكلفة؛ تقع بين اثنين من الشفاه الأنابيب.

 شفة واحدة

يتم تثبيت هذا التصميم على جانبي الأنبوب باستخدام البراغي والصواميل التي تمر عبر فتحة الصمام.

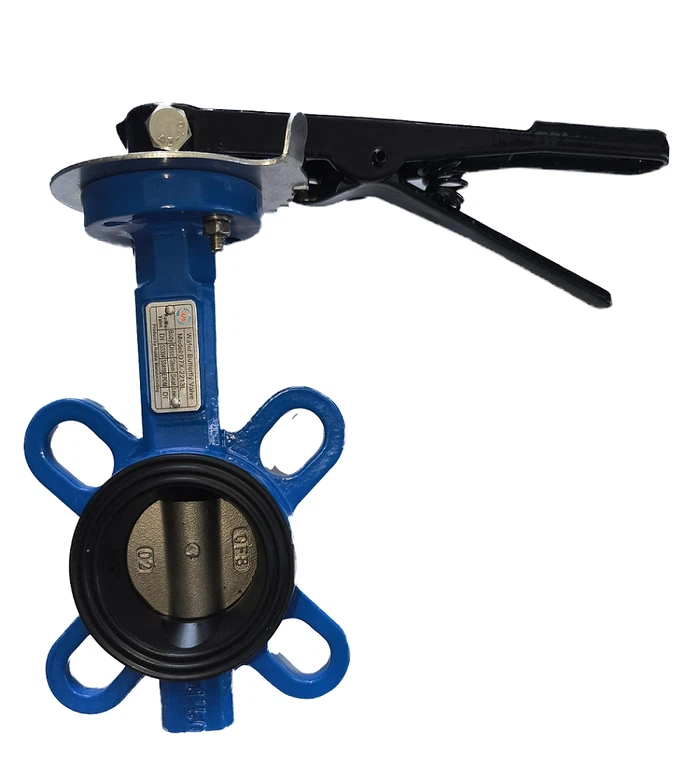

 نمط العروة

يحتوي هذا التصميم على إدخالات ملولبة ويستخدم براغي لربط شفة الأنبوب بكل جانب. مناسبة لإزالة الأنابيب من جانب واحد دون التأثير على الجانب الآخر.

 عديم الشفاه

مثل نوع الرقاقة، يقع هذا التصميم بين حافتين للأنبوب.

 نهاية اللحام بعقب

مستعدة للحام مباشرة إلى الأنابيب.

 قسم على شكل حرف U-

يقع أيضًا بين حواف الأنابيب، وهو مناسب لخدمات نهاية-الخطوط-.
