فحص الصمامات

تعد صمامات فحص الزنبرك المضمنة شائعة وسهلة الفهم وبسيطة التصميم. صمام عدم الرجوع المحمل بنابض في الخط-في الوضعين المفتوح والمغلق. الأسهم تشير إلى اتجاه التدفق. عندما يدخل السائل إلى منفذ إدخال الصمام، يجب أن يكون هناك ضغط (قوة) كافٍ للتغلب على ضغط الفتح وقوة الزنبرك. يضغط الضغط على القرص، مما يفتح الفتحة ويسمح للسائل بالتدفق عبر الصمام. عندما لا يعد ضغط الإدخال مرتفعًا بدرجة كافية أو يكون هناك ضغط خلفي كافٍ، فإن الضغط الخلفي والزنبرك يدفعان قرص الصمام نحو الفتحة ويغلقان الصمام. تسمح السكتة الدماغية القصيرة للزنبرك والقرص بأوقات استجابة سريعة للإغلاق. كما يمنع تصميم الصمام هذا ارتفاع الضغط في الخط، وبالتالي يمنع طرق الماء.

تعمل صمامات عدم الرجوع المحملة على شكل Y-بزنبرك- بشكل مشابه لصمامات عدم الرجوع المحملة في-خط الزنبرك-. الفرق هو أن الزنبرك والقرص المتحرك موضوعان بزاوية. وهذا يشكل شكل "y"، ومن هنا جاء اسم الصمام. إنه يعمل بنفس طريقة عمل الصمام المضمن، ولكن نظرًا لأن المكونات المتحركة مائلة، يمكن فحص الصمام وصيانته أثناء توصيله بالنظام. هذه الصمامات أكبر وتشغل مساحة أكبر داخل النظام.

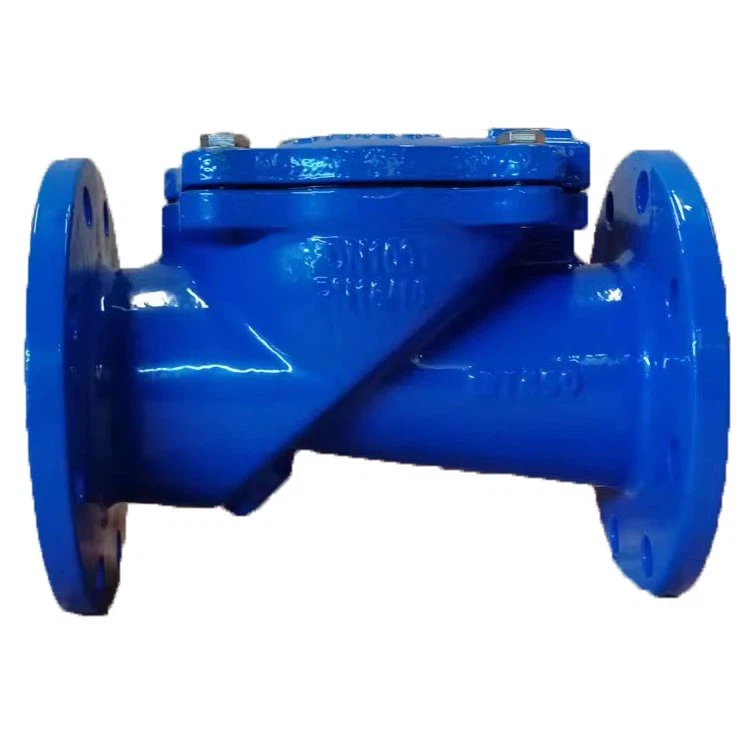

تستخدم صمامات عدم الرجوع الكروية كرة-عائمة أو زنبركية-محمولة يتم وضعها على مقعد مانع للتسرب لإغلاق الفتحة. عادةً ما يكون مقعد الختم مخروطيًا الشكل لتوجيه الكرة إلى مقعد الصمام وتشكيل ختم موثوق به لمنع التدفق العكسي. عندما يتجاوز ضغط السائل على جانب المدخل ضغط التكسير، تتحرك الكرة بعيدًا عن مقعدها، مما يسمح بالتدفق. عندما لا يتجاوز ضغط المدخل ضغط الفتح، أو يكون هناك ضغط خلفي، فإن الكرة سوف تغلق بمساعدة الضغط الخلفي أو الزنبرك، مما يغلق الفتحة بشكل فعال. تسمح صمامات فحص الكرة الموحدة الحقيقية بإزالة الكرة واستبدالها بسهولة، مما يلغي الحاجة إلى شراء صمام جديد.

تتكون صمامات فحص الحجاب الحاجز من غشاء مطاطي ينفتح عند زيادة ضغط المدخل. صمام فحص بغشاء مفتوح عادةً مع ضغط مدخل "أدنى" يسمح بتدفق الوسائط. مع زيادة ضغط المدخل، سينفتح الحجاب الحاجز، مما يسمح بمزيد من التدفق. في حالة حدوث ضغط خلفي (أو صمام فحص الحجاب الحاجز المغلق عادة)، سيتم ضغط الحجاب الحاجز على الفتحة وإغلاقه ضد أي تدفق خلفي. تعتبر صمامات عدم الرجوع الغشائية مثالية لتطبيقات الضغط المنخفض أو الفراغ-.

تتكون صمامات فحص الرفع من قرص توجيه يرفع (يرفع) مقعد الصمام للسماح بتدفق الوسائط. يتطلب ضغط الفتح للتغلب على الجاذبية و/أو مقاومة الزنبرك. تثبت الأدلة القرص في خط عمودي لإعادة تثبيته بالمحاذاة والختم المناسبين.

الأكثر شيوعًا، أن صمامات فحص الرفع تجبر الوسائط على الدوران بمقدار 90 درجة. إذا لم يكن هناك زنبرك للمساعدة في الإغلاق، فيجب مراعاة اتجاه التثبيت للتأكد من أن قرص الصمام يتأرجح مغلقًا تحت تأثير الجاذبية.

تُعرف صمامات عدم الرجوع المتأرجحة باسم صمامات الفحص "swashplate" أو "flapper". لديهم قرص على المفصلة (أو مرتكز الدوران) الذي يفتح تحت ضغط المدخل. عندما ينخفض ​​ضغط المدخل أو يحدث التدفق العكسي، فإن قرص الصمام سوف يتأرجح مغلقًا. إذا لم يكن هناك زنبرك للمساعدة في الإغلاق، فيجب مراعاة اتجاه التثبيت للتأكد من أن قرص الصمام يتأرجح مغلقًا تحت تأثير الجاذبية. تحتوي صمامات عدم الرجوع ذات القرص المزدوج أو الباب المزدوج على قرص مركزي مقسم إلى بابين شبه دائريين-مفصلين على نقطة محورية مركزية للعمل بشكل مستقل.

عادةً ما تكون صمامات عدم الرجوع الكروية عبارة عن صمامات عدم الرجوع -محملة بزنبرك- أو صمامات عدم الرجوع للرفع مع تجاوز يدوي. يتيح ذلك للصمام أن يعمل كصمام فحص عادي ويمنع التدفق العكسي. يمكن استخدام آلية خارجية للحفاظ على الصمام في وضع مفتوح أو مغلق. ولذلك، يمكن لصمام عدم الرجوع أن يعمل كصمامين في واحد: صمام تنظيم التدفق وصمام منع التدفق العكسي. يتم استخدامها بشكل شائع في محطات الطاقة ودورات الغلايات ومولدات البخار وتبريد التوربينات وأنظمة السلامة.

غالبًا ما يتم استخدام مصطلحي صمام فحص الفراشة وصمام فحص الرقاقة بالتبادل. وهي تتكون من أقراص على شكل فراشة أو رقاقة -ونوابض مثبتة على مفصل. عندما يتغلب ضغط المدخل على ضغط الفتح، يتم فتح كلا الجانبين، كما هو موضح في الشكل 9. عندما ينخفض ​​ضغط المدخل أو يحدث التدفق العكسي، فإن الزنبرك (أو الضغط الخلفي) الموجود على المفصلة سوف يغلق قرص الصمام، ويغلقه بشكل فعال. يسمح هذا النوع من الصمامات بالتدفق المباشر للوسائط بأقل قدر من المقاومة. تم تصميم صمامات فحص تأرجح الويفر بشكل أنيق لتناسب مساحات الحافة الضيقة.

يسمح صمام منقار البط للسائل بالتدفق عبر خرطوم ذو شكل مسطح طبيعي في النهاية. يشبه هذا الشكل المسطح منقار البط، ومن هنا جاء اسم الصمام. يفتح تدفق الماء الطرف المسطح لمنقار البط، مما يسمح للوسائط بالمرور من خلالها. عند إزالة الضغط من جانب المدخل، تعود نهاية منقار البط إلى حالتها المسطحة، مما يؤدي إلى قطع التدفق.
