وصف

الفلنجة هي طريقة لتوصيل الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل نظام الأنابيب. كما يوفر وصولاً سهلاً للتنظيف أو الفحص أو التعديل. عادة ما تكون الفلنجات ملحومة أو مشدودة. يتم عمل الوصلات ذات الحواف بربط شفتين مع حشية بينهما لتوفير الختم.

حواف الفولاذ الكربوني المطروقة مصنوعة من سبائك فولاذية كربونية عالية الجودة تجمع بين المتانة والقوة ومقاومة التآكل. ينتج عن عملية الحدادة منتج بدقة أبعاد فائقة ، وتدفق حبيبات متسق ، وليونة أعلى من الفلنجات المصبوبة. يتضمن إنتاج الفلنجات تسخين وتشكيل كتل الصلب الكربوني تحت ضغط ودرجة حرارة عالية. ينتج عن هذه العملية بنية حبيبية محكمة ، وتزيل المسامية والشوائب ، وتشكل سطحًا نهائيًا موحدًا يقاوم الصدمات والضغط.

مزايا

1. حافة الأنبوبة المصنوعة من الفولاذ الكربوني المطروق المصنعة بواسطة آلات CNC المتقدمة يمكنها ضمان الجودة التي تتوافق مع المعايير الأوروبية أو الأمريكية.

2. يمكن أن تكون OEM & ODM متاحة أيضًا للفلنجات وفقًا للمتطلبات الخاصة للعملاء في جميع أنحاء العالم.

3. يتم فحص جميع الفلنجات من قبلنا قطعة قطعة وفقًا لمعيار QA / QC الوطني. يمكننا أيضًا إصدار الضمان للعميل لضمان الجودة.

5 كجم / سم²

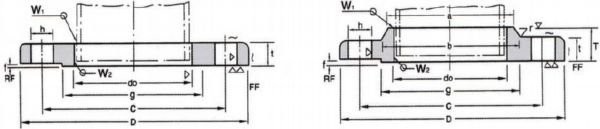

JIS B 2220-1984 （KSB 1503-1985）

5 كجم / سم 2 شفة انزلاقية من الصلب الملحومة

الحجم الاسمي من النوع المعياري 10-1000 مم الحجم الاسمي للنوع SOH 10-1000 مم

أبعاد

التجويف الاسمي للشفة	القطر الخارجي للأنبوب المطبق	يفعل	D	T	T	A	B	R	F	G	C	عدد فتحات الترباس	h	اسمى، صورى شكلى، بالاسم فقط بولت مقاس
10	17.3	17.8	75	9					1	39	55	4	12	M10
15	21.7	22.2	80	9					1	44	60	4	12	M10
20	27.2	27.7	85	10					1	49	65	4	12	M10
25	34.0	34.5	95	10					1	59	75	4	12	M10
32	42.7	43.2	115	12					2	70	90	4	15	M12
40	48.6	49.1	120	12					2	75	95	4	15	M12
50	60.5	61.1	130	14					2	85	105	4	15	M12
65	76.3	77.1	155	14					2	110	130	4	15	M12
80	89.1	90.0	180	14					2	121	145	4	19	M16
90	101.6	102.6	190	14					2	131	155	4	19	M16
100	114.3	115.4	200	16					2	141	165	8	19	M16
125	139.8	141.2	235	16					2	176	200	8	19	M16
150	165.2	166.6	265	18					2	206	230	8	19	M16
175	190.7	192.1	300	18					2	232	260	8	23	M20
200	216.3	218.0	320	20					2	252	280	8	23	M20
225	241.8	243.7	345	20					2	277	305	12	23	M20
250	267.4	268.5	385	22					2	317	345	12	23	M20
300	318.5	321.0	430	22					3	360	390	12	23	M20
350	355.6	358.1	480	24					3	403	435	12	25	M22
400	406.4	409.0	540	24					3	463	495	16	25	M22
450	457.2	460.0	605	24	40	495	500	5	3	523	555	16	25	M22
500	508.0	511.0	655	24	40	546	552	5	3	573	605	20	25	M22
550	558.8	562.0	720	26	42	597	603	5	3	630	665	20	27	M24
600	609.6	613.0	770	26	44	648	654	5	3	680	715	20	27	M24
650	660.4	664.0	825	26	48	702	708	5	3	735	770	24	27	M24
700	711.2	715.0	875	26	48	751	758	5	3	785	820	24	27	M24
750	762.0	766.0	945	28	52	802	810	5	3	840	880	24	33	M30
800	812.8	817.0	995	28	52	854	862	5	3	890	930	24	33	M30
850	863.6	868.0	1045	28	54	904	912	5	3	940	980	24	33	M30
900	914.4	919.0	1095	30	56	956	964	5	3	990	1030	24	33	M30
1000	1016.0	1021.0	1195	32	60	1058	1066	5	3	1090	1130	28	33	M30
1100	1117.6	1123	1305	32					3	1200	1240	28	33	M30
1200	1219.2	1225	1420	34					3	1305	1350	32	33	M30
1350	1371.6		1575	34					3	1460	1505	32	33	M30
1500	1524.0		1730	36					3	1615	1660	36	33	M30

10 كجم / سم²

JIS B 2220-1984 （KSB 1503-1985）

10 كجم / سم 2 شفة انزلاقية من الصلب الملحومة

الحجم الاسمي من النوع المعياري 10-800 مم الحجم الاسمي للنوع SOH 250-1000 مم

أبعاد

التجويف الاسمي للشفة	القطر الخارجي للأنبوب المطبق	يفعل	D	T	T	A	B	R	F	G	C	عدد فتحات الترباس	h	اسمى، صورى شكلى، بالاسم فقط بولت مقاس
10	17.3	17.8	90	12					1	46	65	4	15	M12
15	21.7	22.2	95	12					1	51	70	4	15	M12
20	27.2	27.7	100	14					1	56	75	4	15	M12
25	34.0	34.5	125	14					1	67	90	4	19	M16
32	42.7	43.2	135	16					2	76	100	4	19	M16
40	48.6	49.1	140	16					2	81	105	4	19	M16
50	60.5	61.1	155	16					2	96	120	4	19	M16
65	76.3	77.1	175	18					2	116	140	4	19	M16
80	89.1	90.0	185	18					2	126	150	8	19	M16
90	101.6	102.6	195	18					2	136	160	8	19	M16
100	114.3	115.4	210	18					2	151	175	8	19	M16
125	139.8	141.2	250	20					2	182	210	8	23	M20
150	165.2	166.6	280	22					2	212	240	8	23	M20
175	190.7	192.1	305	22					2	237	265	12	23	M20
200	216.3	218.0	330	22					2	262	290	12	23	M20
225	241.8	243.7	350	22					2	282	310	12	23	M20
250	267.4	268.5	400	24	36	288	292	6	2	324	355	12	25	M22
300	318.5	321.0	445	24	38	340	346	6	3	368	400	16	25	M22
350	355.6	358.1	490	26	42	380	386	6	3	413	445	16	25	M22
400	406.4	409.0	560	28	44	436	442	6	3	475	510	16	27	M24
450	457.2	460.0	620	30	48	496	502	6	3	530	565	20	27	M24
500	508.0	511.0	675	30	48	548	554	6	3	585	620	20	27	M24
550	558.8	562.0	745	32	52	604	610	6	3	640	680	20	33	M30
600	609.6	613.0	795	32	52	656	662	6	3	690	730	24	33	M30
650	660.4	664.0	845	34	56	706	712	6	3	740	780	24	33	M30
700	711.2	715.0	905	34	58	762	770	6	3	800	840	24	33	M30
750	762.0	766.0	970	36	62	816	824	6	3	855	900	24	33	M30
800	812.8	817.0	1020	36	64	868	876	6	3	905	950	28	33	M30
850	863.6	868.0	1070	36	66	920	928	6	3	955	1000	28	33	M30
900	914.4	919.0	1120	38	70	971	979	6	3	1005	1050	28	33	M30
1000	1016.0	1021.0	1235	40	74	1073	1081	6	3	1110	1160	28	39	M36
1100	1117.6	1123	1345	42	76				3	1220	1270	28	39	M36
1200	1219.2	1225	1465	44	78				3	1325	1380	32	39	M36
1350	1371.6		1630	48	82				3	1480	1540	36	45	M42
1500	1524.0		1795	50	90				3	1635	1700	40	45	M42

16 كجم / سم²

JIS B 2220-1984 （KSB 1503-1985）

حواف أنابيب فولاذية انزلاقية 16 كجم / سم²

الحجم الاسمي 10-600 ملم الحجم الاسمي 650-1200 ملم

أبعاد

التجويف الاسمي للشفة	القطر الخارجي للأنبوب المطبق	يفعل	D	T	T	A	B	R	F	G	C	عدد فتحات الترباس	h	اسمى، صورى شكلى، بالاسم فقط بولت مقاس
10	17.3	17.8	90	12	16	26	28	4	1	46	65	4	15	M12
15	21.7	22.2	95	12	16	30	32	4	1	51	70	4	15	M12
20	27.2	27.7	100	14	20	38	42	4	1	56	75	4	15	M12
25	34.0	34.5	125	14	20	46	50	4	1	67	90	4	19	M16
32	42.7	43.2	135	16	22	56	60	5	2	76	100	4	19	M16
40	48.6	49.1	140	16	24	62	66	5	2	81	105	4	19	M16
50	60.5	61.1	155	16	24	76	80	5	2	96	120	8	19	M16
65	76.3	77.1	175	18	26	94	98	5	2	116	140	8	19	M16
80	89.1	90.0	200	20	28	108	112	6	2	132	160	8	23	M20
90	101.6	102.6	210	20	30	120	124	6	2	145	170	8	23	M20
100	114.3	115.4	225	22	34	134	138	6	2	160	185	8	23	M20
125	139.8	141.2	270	22	34	164	170	6	2	195	225	8	25	M22
150	165.2	166.6	305	24	38	196	202	6	2	230	260	12	25	M22
200	216.3	218.0	350	26	40	244	252	6	2	275	305	12	25	M22
250	267.4	269.5	430	28	44	304	312	6	2	345	380	12	27	M24
300	318.5	321.0	480	30	48	354	364	8	3	395	430	16	27	M24
350	355.6	358.1	540	34	52	398	408	8	3	440	480	16	33	M30*3
400	406.4	409.0	605	38	60	446	456	10	3	495	540	16	33	M30*3
450	457.2	460.0	675	40	64	504	514	10	3	560	605	20	33	M30*3
500	508.0	511.0	730	42	68	558	568	10	3	615	660	20	33	M30*3
550	558.8	562.0	795	44	70	612	622	10	3	670	720	20	39	M36*3
600	609.6	613.0	845	46	74	666	676	10	3	720	770	24	39	M36*3
650	660.4	664.0	895	48	77	704	726	10	5	770	820	24	39	M36*3
700	711.2	715.0	960	50	80	754	776	10	5	820	875	24	42	M39*3
750	762.0	766	1020	52	83	806	832	10	5	880	935	24	42	M39*3
800	812.8	817	1085	54	86	865	885	10	5	930	990	24	48	M45*3
850	863.6	868	1135	56	89	916	936	10	5	980	1040	24	48	M45*3
900	914.4	919	1185	58	93	968	986	10	5	1030	1090	28	48	M45*3
1000	1016.0	1021	1320	62	99	1070	1098	12	5	1140	1210	28	56	M52*3
1100	1117.6	1123	1420	66	105	1180	1200	12	5	1240	1310	32	56	M52*3
1200	1219.2	1225	1530	70	112	1282	1302	12	5	1350	1420	32	56	M52*3
1300	1320.8	1326	1645	74					5	1450	1530	32	62
1350	1371.6	1377	1700	76					5	1510	1590	32	62
1400	1422.4	1428	1755	78					5	1560	1640	36	62
1500	1524.0	1529	1865	80					5	1670	1750	36	62

20 كجم / سم²

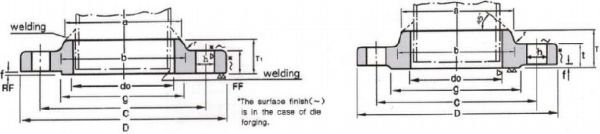

JIS B 2220-1984 （KSB 1503-1985）

20 كجم / سم 2 شفة انزلاقية من الصلب الملحومة

A-TYPE B-TYPE C-TYPE

الحجم الاسمي 10-600 ملم الحجم الاسمي 10-50 ملم الحجم الاسمي 65-600 ملم

أبعاد

التجويف الاسمي للشفة	القطر الخارجي للأنبوب المطبق	يفعل	D	T	T	A	b	r	f	g	c	عدد فتحات الترباس	h	اسمى، صورى شكلى، بالاسم فقط بولت مقاس
10	17.3	17.8	90	14	20	30	32	4	1	46	65	4	15	M12
15	21.7	22.2	95	14	20	34	36	4	1	51	70	4	15	M12
20	27.2	27.7	100	16	22	40	42	4	1	56	75	4	15	M12
25	34.0	34.5	125	16	24	48	50	4	1	67	90	4	19	M16
32	42.7	43.2	135	18	26	56	60	5	2	76	100	4	19	M16
40	48.6	49.1	140	18	26	62	66	5	2	81	105	4	19	M16
50	60.5	61.1	155	18	26	76	80	5	2	96	120	8	19	M16
65	76.3	77.1	175	20	30	100	104	5	2	116	140	8	19	M16
80	89.1	90.0	200	22	34	113	117	6	2	132	160	8	23	M20
90	101.6	102.6	210	24	36	126	130	6	2	145	170	8	23	M20
100	114.3	115.4	225	24	36	138	142	6	2	160	185	8	23	M20
125	139.8	141.2	270	26	40	166	172	6	2	195	225	8	25	M22
150	165.2	166.6	305	28	42	196	202	6	2	230	260	12	25	M22
200	216.3	218.0	350	30	46	244	252	6	2	275	305	12	25	M22
250	267.4	269.5	430	34	52	304	312	6	2	345	380	12	27	M24
300	318.5	321.0	480	36	56	354	364	8	3	395	430	16	27	M24
350	355.6	358.1	540	40	62	398	408	8	3	440	480	16	33	M30*3
400	406.4	409.0	605	46	70	446	456	10	3	495	540	16	33	M30*3
450	457.2	460.0	675	48	78	504	514	10	3	560	605	20	33	M30*3
500	508.0	511.0	730	50	84	558	568	10	3	615	660	20	33	M30*3
550	558.8	562.0	795	52	90	612	622	10	3	670	720	20	39	M36*3
600	609.6	613.0	845	54	96	666	676	10	3	720	770	24	39	M36*3
650	660.4	664.0	945	60					5	790	850	24	48	M45*3
700	711.2	715.0	995	64					5	840		24
750	762.0	766	1080	68					5	900	970	24	56	M52*3
800	812.8	817	1140	72					5	960	1030	24	56	M52*3
850	863.6	868	1200	74					5	1020	1090	24	56	M52*3
900	914.4	919	1250	76					5	1070	1140	28	56	M52*3

BS4504

PN	DN	D	K	H		C	T	A	F
BS4504 101 PN10	10	90	60	14	4	18.0	14	40	2
	15	95	65	14	4	22.0	14	45	2
	20	105	75	14	4	27.5	16	58	2
	25	115	85	14	4	34.5	16	68	2
	32	140	100	18	4	43.5	18	78	2
	40	150	110	18	4	49.5	18	88	3
	50	165	125	18	4	61.5	20	102	3
	65	185	145	18	4	77.5	20	122	3
	80	000	160	18	8	90.5	20	138	3
	100	220	180	18	8	116.0	22	158	3
	125	250	210	18	8	141.5	22	188	3
	150	285	240	22	8	170.5	24	212	3
	200	340	295	22	8	221.5	24	268	3
	250	395	350	22	12	276.5	26	320	3
	300	445	400	22	12	327.5	26	370	4
	350	505	460	22	16	359.5	28	430	4
	400	565	515	26	16	411.0	32	482	4
	450	615	565	26	20	462.0	36	532	4
	500	670	620	26	20	513.5	38	585	4
	600	780	725	30	20	616.5	42	685	5
	DN	D	K	H		C	T	A	f
BS4504 101 PN16	15	95	65	14	4	22	14	45	2
	20	105	75	14	4	27.6	16	58	2
	25	115	85	14	4	34.4	16	68	2
	32	140	100	18	4	43.1	16	78	2
	40	150	110	18	4	49	16	88	3
	50	165	125	18	4	61.1	18	102	3
	65	185	145	18	4	77.1	18	122	3
	80	200	160	18	8	90.3	20	138	3
	100	220	180	18	8	115.9	20	158	3
	125	250	210	18	8	141.6	22	188	3
	150	285	240	22	8	170.5	22	212	3
	175	315	270	22	8	198	24	242	3
	200	340	295	22	12	221.8	24	268	3
	250	405	355	26	12	276.2	26	320	3
	300	460	410	26	12	327.6	28	378	4
	350	520	470	26	16	358.1	32	438	4
	400	580	525	30	16	411	36	490	4
	450	640	585	30	20	462.3	40	550	4
	500	715	650	33	20	513.6	44	610	4
	600	840	770	36	20	613	52	725	5
	700	910	840	36	24	715	58	795	5
	800	1025	950	39	24	817	64	900	5
	900	1125	1050	39	28	919	72	1000	5
	1000	1255	1170	42	28	1021	78	1113	5
	1200	1485	1390	48	32	1227	87	1330	5

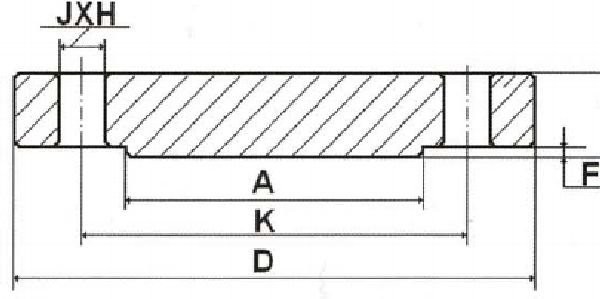

BS4504

PN	DN	D	K	H	J	T	A	f
BS4504 105 PN10	10	90	60	14	4	14	40	2
	15	95	65	14	4	14	45	2
	20	105	75	14	4	16	58	2
	25	115	85	14	4	16	68	2
	32	140	100	18	4	16	78	2
	40	150	110	18	4	18	88	3
	50	165	125	18	4	18	102	3
	65	185	145	18	4	20	122	3
	80	000	160	18	8	20	138	3
	100	220	180	18	8	22	158	3
	125	250	210	18	8	22	188	3
	150	285	240	22	8	24	212	3
	200	340	295	22	8	24	268	3
	250	395	350	22	12	26	320	3
	300	445	400	22	12	26	370	4
	350	505	460	22	16	26	430	4
	400	565	515	26	16	26	482	4
	450	615	565	26	20	28	532	4
	500	670	620	26	20	28	585	4
	600	780	725	30	20	34	685	5
	700	892	840	30	24	38	800	5
	800	1015	950	33	24	42	905	5
	900	1115	1050	33	28	46	1005	5
	1000	1230	1160	36	28	52	1110	5
	1200	1455	1380	39	32	60	1330	5
PN	DN	D	K	H	J	T	A	f
BS4504 105 PN16	10	90	60	14	4	14	40	2
	15	95	65	14	4	14	45	2
	20	105	75	14	4	16	58	2
	25	115	85	14	4	16	68	2
	32	140	100	18	4	16	78	2
	40	150	110	18	4	18	88	3
	50	165	125	18	4	18	102	3
	65	185	145	18	4	20	122	3
	80	200	160	18	8	20	138	3
	100	220	180	18	8	22	158	3
	125	250	210	18	8	22	188	3
	150	285	240	22	8	24	212	3
	200	340	295	22	12	26	268	3
	250	405	355	26	12	28	320	3
	300	460	410	26	12	30	378	4
	350	520	470	26	16	32	438	4
	400	580	525	30	16	36	490	4
	450	640	585	30	20	36	550	4
	500	715	650	33	20	44	610	4
	600	840	770	36	20	48	725	5
	800	1025	950	39	24	52	900	5
